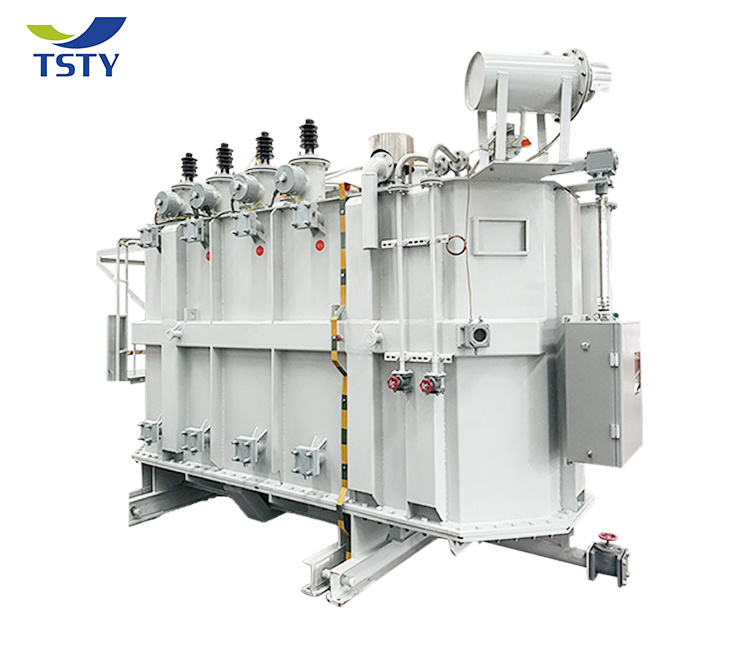

220КВ Масляные трансформаторы

- 商品名称: 220КВ Масляные трансформаторы
- 商品编号: 0003
- Бренд: TSTY
- Емкость: 31500кВА-420000кВА
- Напряжение: 220КВ 230КВ
- ИСПОЛЬЗОВАНИЕ: Электростанции, подстанции, новые ветровые электростанции и фотоэлектрические станции и т. д.

Email：

tstyelectric@yandex.ru

K атегория：

Масляный силовой трансформатор

ЗАПРОС

E-MAIL

информация о продукте

Масляные энергосберегающие трансформаторы 220кВ производства нашей компании обладают следующими преимуществами: низкие потери, низкий уровень шума, незначительный нагрев, высокая надёжность, отсутствие утечек, не требуют технического обслуживания. Все технические характеристики соответствуют передовым международным стандартам.

Преимущества

1. Низкие потери энергии: Специальная конструкция и технология производства позволяют снизить потери холостого хода на 20 % относительно национального стандарта и уменьшить потери под нагрузкой на 5 %. Это обеспечивает существенную экономию электроэнергии.

2. Низкий уровень шума: Благодаря фирменным технологиям шумоподавления устранены электромагнитные и механические помехи в ключевых компонентах и уровень шума снижен на 3–5 дБ(А) по сравнению с требованиями национального стандарта.

3. Высокая устойчивость к короткому замыканию: Изделие успешно прошло испытание на внезапное короткое замыкание в Национальном центре контроля и испытаний качества трансформаторов. Это подтверждает его надёжность при работе в условиях короткого замыкания.

Параметры

S18-31500кВА-240000кВА Масляный трансформатор 220кВ
Номинальная мощность (кВА)	Комбинация напряжений			Группа Векторов	Потери холостого хода (кВт)	Потери нагрузки (кВт) (75℃)	Ток холостого хода (%)	Импеданс (%)	Номинальная мощность (кВА)
Номинальная мощность (кВА)	Высокое напряжение (кВ)	Диапазон нажатий	Низкое напряжение (кВ)	Группа Векторов	Потери холостого хода (кВт)	Потери нагрузки (кВт) (75℃)	Ток холостого хода (%)	Импеданс (%)	Номинальная мощность (кВА)
31500 УХЛ1	220±8x1.25% 230±8x1.25%	69 115 121	6.3 6.6 10.5 21 36 37 38.5	YNyn0d11	28	145	0.77	100/100/100 100/50/100 100/100/50	HV-MV 12-14 HV-LV 22-24 MV-LV 7-9
40000 УХЛ1					33	174	0.73
50000 УХЛ1					38	205	0.74
63000 УХЛ1					45	244	0.69
90000 УХЛ1			10.5 21 36 37 38.5		58	315	0.54
120000 УХЛ1					74	390	0.54
150000 УХЛ1					86	463	0.48
180000 УХЛ1					99	568	0.48
240000 УХЛ1					120	704	0.43

S22-31500кВА-240000кВА Масляный трансформатор 220кВ
Номинальная мощность (кВА)	Комбинация напряжений		Группа Векторов	Потери холостого хода (кВт)	Потери нагрузки (кВт) (75℃)	Ток холостого хода (%)	Импеданс (%)
Номинальная мощность (кВА)	Высокое напряжение (кВ)	Низкое напряжение (кВ)	Группа Векторов	Потери холостого хода (кВт)	Потери нагрузки (кВт) (75℃)	Ток холостого хода (%)	Импеданс (%)
31500 УХЛ1	220±8x1.25% 230±8x1.25%	6.3 6.6 10.5 21 36 37 38.5	YNd11	20	115	0.48	12-14
40000 УХЛ1				23	134	0.5
50000 УХЛ1				28	161	0.45
63000 УХЛ1				33	188	0.45
90000 УХЛ1				42	246	0.38
120000 УХЛ1		10.5 21 36 37 38.5		51	304	0.38
150000 УХЛ1				60	360	0.35
180000 УХЛ1				70	413	0.32
120000 УХЛ1		66 69		53	303	0.38
150000 УХЛ1				62	355	0.37
180000 УХЛ1				73	406	0.32
240000 УХЛ1				91	504	0.25

Конструктивные особенности

1. Шестиступенчатая конструкция сердечника
Сердечник выполнен по шестиступенчатой схеме с чередованием элементов, полным перекосом, отсутствием пазов и непрерывным ярмом для верхнего и нижнего магнитных трактов. Такая конструкция эффективно снижает потери холостого хода и уровень шума.

2. Конструкция и обработка масляного бака
Масляный бак имеет плоскую верхнюю часть. Его верхняя и нижняя секции изготовлены из цельного стального листа, что обеспечивает высокую жёсткость конструкции. Процесс изготовления включает предварительную сборку, тщательные испытания на герметичность и пескоструйную обработку для удаления ржавчины. Это гарантирует высокое качество лакокрасочного покрытия и длительную коррозионную стойкость.
