Cухие силовые трансформаторы ТСЛ и ТСЗ


    • 商品名称: Cухие силовые трансформаторы ТСЛ и ТСЗ
    • 商品编号: cp0000
    • Бренд: TSTY
    • Емкость: 50кВА-31500кВА 30кВА-5000кВА
    • Напряжение: 6КВ 10КВ 15КВ 20КВ 30КВ 33КВ 35КВ
    • ИСПОЛЬЗОВАНИЕ: Cухие силовые трансформаторы ТСЛ и ТСЗ подходит для важных мест, таких как городская электросеть, многоквартирный дом, бизнес-центр, театр, больница, гостиница, туннель, метро, ​​высокоскоростная железная дорога и аэропорт.

информация о продукте

Сухие трансформаторы используются только в помещениях. Если они будут использоваться на открытом воздухе, необходимо построить здания, защищенные от дождя. Они имеют низкие потери, низкий уровень шума, высокую устойчивость к короткому замыканию, высокую огнестойкость, огнестойкость, взрывобезопасность, отсутствие загрязнения, высокую термостойкость, хорошую влагостойкость, а также безопасную и надежную работу. Они широко используются в важных местах, таких как городские электросети, высотные здания, бизнес-центры, театры, больницы, отели, туннели, метро, ​​подземные электростанции, станции, доки, аэропорты, комбинированные подстанции и т. д.

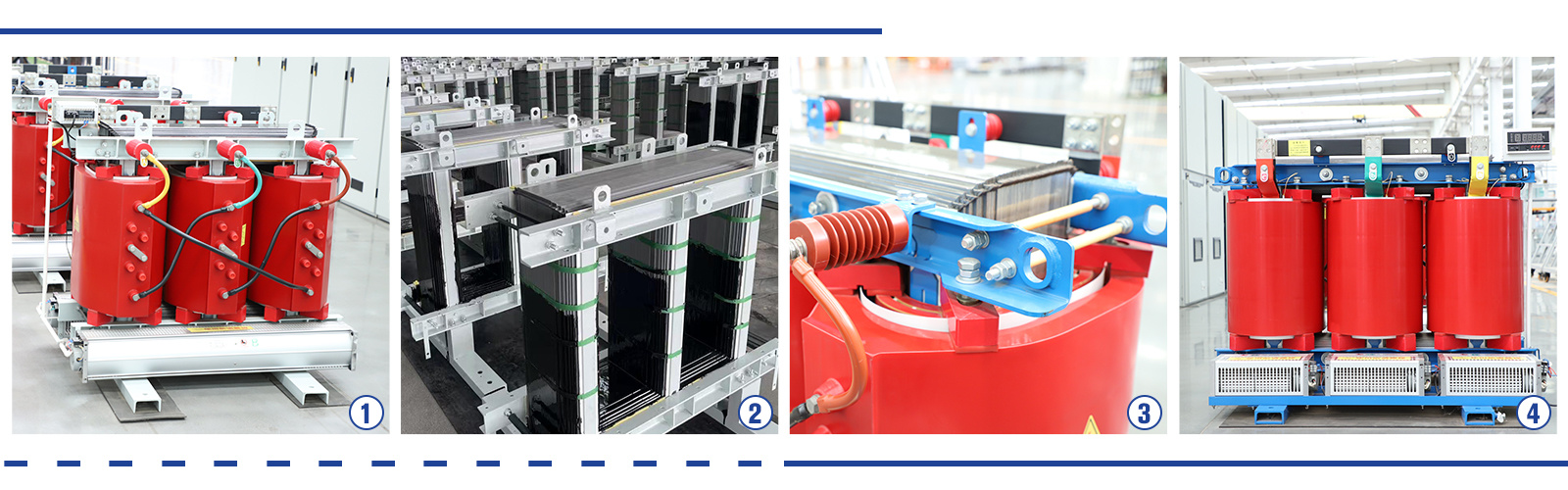

    Конструкция

1. Принят самый передовой в Китае процесс литья эпоксидной смолы, который имеет хорошие изоляционные характеристики;

2. В качестве железного сердечника используется новый холоднопрессованный ориентированный кремнистый стальной лист, а семиступенчатое 45-градусное полнофасочное соединение имеет прекрасное мастерство, а потери холостого хода снижены на 3-5% процентных пунктов по сравнению с трехступенчатым;

3. При традиционном производстве сухих трансформаторов изоляционная краска железного сердечника в основном черная или черная, в то время как TSTY использует прозрачную изоляционную краску, которая позволяет интуитивно видеть процесс и материалы.

4. Зажим для изгиба сердечника спроектирован независимо, имеет простую конструкцию, удобен в производстве и установке и значительно снижает уровень шума при работе.

Высокая надежность: использование передовых технологий, высокая механическая прочность, высокая устойчивость к короткому замыканию, малый частичный разряд, хорошая термическая стабильность и срок службы 30 лет.

Эксплуатация и обслуживание с нулевым загрязнением: использование литого изоляционного материала на основе эпоксидной смолы соответствует высоким требованиям пожаро- и взрывобезопасности, особенно подходит для густонаселенных или закрытых помещений; безмасляная система охлаждения, исключающая риск утечки масла, соответствует сертификации по охране окружающей среды; полностью герметичная конструкция, обеспечивающая отсутствие необходимости в обслуживании, расходы на эксплуатацию и обслуживание в течение всего жизненного цикла снижены более чем на 60%.

Адаптация к широкому диапазону напряжений: поддержка доступа к сетям среднего и высокого напряжения от 6,6 кВ до 35 кВ, охватывающая промышленное и коммерческое распределение электроэнергии, железнодорожный транспорт, подключение к новым энергетическим сетям и другие сценарии, а также оптимизация показателей энергоэффективности различных уровней напряжения за счет сегментированной конструкции обмотки.

Эффективное рассеивание тепла и устойчивость к атмосферным воздействиям: режим естественного воздушного охлаждения (AN) или принудительного воздушного охлаждения (AF) в сочетании с уровнем защиты IP23 и выше может выдерживать экстремальные температуры от -40 °C до +120 °C, а также влажную, пыльную, агрессивную газовую среду, сохраняя при этом стабильную работу.





    Параметры

6-10КВ Сухой трансформатор

Номинальная мощность

(кВА)

Комбинация напряжений

Группа Векторов

Потери холостого хода (w)

Потеря нагрузки

Ток холостого хода (%)

Сопротивление короткого замыкания (%)

Высокое напряжение (кВ)

Диапазон нажатий

Низкое напряжение (кВ)

ТСЛ-30















10

6.3

6















±5%

±2×2.5%















0.4

0.38

0.22















Dyn11

or

Yyn0

190

710

2.4











4

ТСЛ-50

270

1000

2.4

ТСЛ-80

370

1380

1.8

ТСЛ-100

400

1570

1.8

ТСЛ-125

470

1850

1.6

ТСЛ-160

550

2130

1.6

ТСЛ-200

630

2530

1.4

ТСЛ-250

720

2760

1.4

ТСЛ-315

880

3470

1.2

ТСЛ-400

980

3990

1.2

ТСЛ-500

1160

4880

1.2

ТСЛ-630

1350

5880

1

ТСЛ-630

1300

5960

1





6

ТСЛ-800

1520

6960

1

ТСЛ-1000

1770

8130

1

ТСЛ-1250

2090

9690

1

ТСЛ-1600

2450

11730

1

ТСЛ-2000

3050

14450

0.8

ТСЛ-2500

3600

17170

0.8

ТСЛ-1600

2450

12900

1



8

ТСЛ-2000

2050

15890

0.8

ТСЛ-2500

3600

18890

0.8






15-20КВ Сухой трансформатор

Номинальная мощность

(кВА)

Комбинация напряжений

Группа Векторов

Потери холостого хода (w)

Потеря нагрузки

Ток холостого хода (%)

Сопротивление короткого замыкания (%)

Высокое напряжение (кВ)

Диапазон нажатий

Низкое напряжение (кВ)

ТСЛ-50









15

20

22











±5%

±2×2.5%











0.4

0.38

0.22











Dyn11

or

Yyn0

345

1180

2.4











6

ТСЛ-100

545

1910

2.2

ТСЛ-160

682

2780

1.8

ТСЛ-200

745

2820

1.8

ТСЛ-250

855

3280

1.6

ТСЛ-315

980

3910

1.6

ТСЛ-400

1165

4640

1.4

ТСЛ-500

1365

5550

1.4

ТСЛ-630

1545

6550

1.2

ТСЛ-800

1775

910

1.2

ТСЛ-1000

2090

9370

1

ТСЛ-1250

2410

11050

1

ТСЛ-1600

2820

13300

1

ТСЛ-2000

3280

15690

0.8

ТСЛ-2500

3910

18550

0.8






33-35КВ Сухой трансформатор

Номинальная мощность

(кВА)

Комбинация напряжений

Группа Векторов

Потери холостого хода (w)

Потеря нагрузки

Ток холостого хода (%)

Сопротивление короткого замыкания (%)

Высокое напряжение (кВ)

Диапазон нажатий

Низкое напряжение (кВ)

ТСЛ-800











33

35

38.5













±5%

±2×2.5%











3.5

6

6.3

10

10.5

0.4















Dyn11

Yd11

Yyn11

2200

9400

1.1

6







ТСЛ-1000

2610

10800

1.1

ТСЛ-1250

3060

11900

1

ТСЛ-1500

3600

15400

1

ТСЛ-2000

4130

18200

0.9

7

ТСЛ-2500

4750

21800

0.9

ТСЛ-3150

5880

24500

0.8



8

ТСЛ-4000

6860

29400

0.8

ТСЛ-5000

8180

34960

0.7

ТСЛ-6300

9680

40800

0.7

ТСЛ-8000

Dyn11 Yd11

YNn11

11000

46060

0.6



9

ТСЛ-10000

6

6.3

10

11

0.4

12660

56500

0.6

ТСЛ-12500

15400

64600

0.5

ТСЛ-16000

18900

76000

0.5

ТСЛ-20000

22400

85500

0.4

10



Для России и СНГ:

Компания TSTY экспортировала множество сухих трансформаторов на рынки России и Центральной Азии. Для этого рынка у нас есть специальное описание:

Сухие трансформаторы SCB соответствуют российским стандартам ГОСТ и имеют сертификат EAC;

Размер:  может быть установлен в трансформаторной подстанции КТП. Соответствуют потребностям российского рынка; чертежи и техническая поддержка предоставляются;

Колёса:  доступны для монтажа в соответствии с условиями заказчика;

Холодный ход:  соответствует требованиям российских заказчиков к холостому ходу.

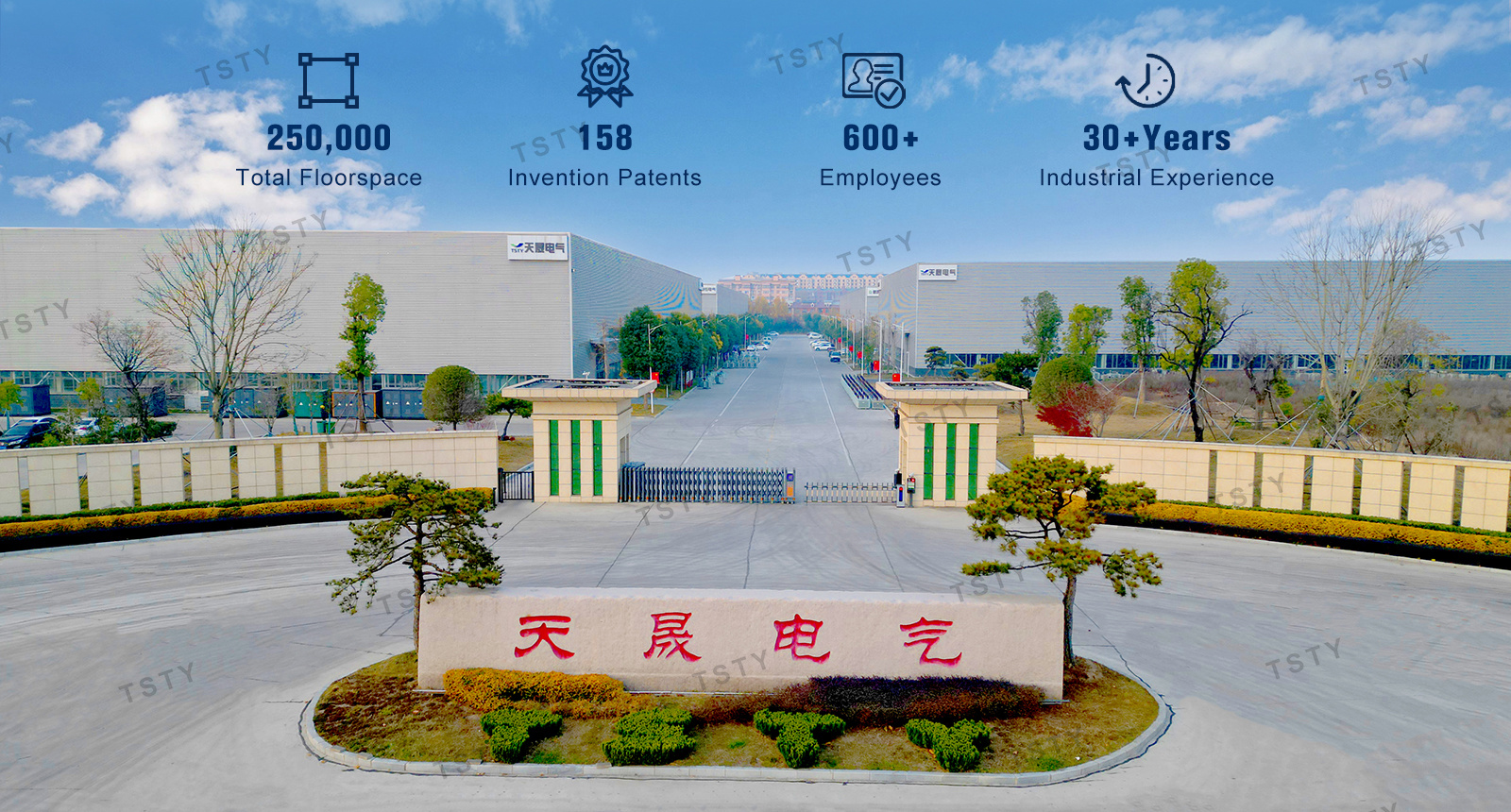

    О TSTY

TSTY Electric Co., Ltd — национальное высокотехнологичное предприятие с более чем 30-летней историей, специализирующееся на интеллектуальном производстве оборудования для передачи и распределения электроэнергии. В основном производит масляный ТМГ, сухой трансформатор ТСЛ, комплектная трансформаторная подстанция КТП,  распределительной устройство и экспортируется в более чем 80 стран.

Масштаб завода: 250 000 квадратных метров парка, 15 производственных линий (включая 3 интеллектуальные линии), оснащенных более чем 220 интеллектуальным оборудованием;

Эффективность производственных мощностей: годовой объем производства 1,5 млрд юаней, уровень квалификации продукции > 99,8%.







    СЕРТИФИКАТЫ

Все трансформаторны прошли сертификацию CE, IEC, SGS, ГОСТ и другие.
