Комплектные трансформаторные подстанции КТП

- 商品名称: Комплектные трансформаторные подстанции КТП
- 商品编号: cp01
- Бренд: TSTY
- ИСПОЛЬЗОВАНИЕ: Подстанция трансформаторная подходит для заводов, предприятий, нефтяных и газовых месторождений и ветряных электростанций. Она заменяет исходные гражданские распределительные помещения и распределительные станции и становится новым полным набором.
- Email: tstyelectric@yandex.ru

Email：

tstyelectric@yandex.ru

K атегория：

Трансформаторная подстанция

информация о продукте

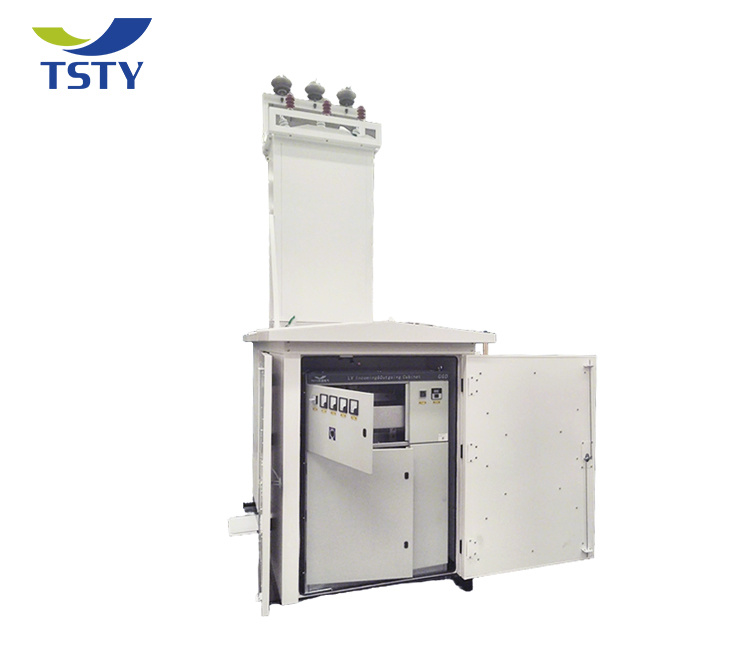

Комплектные трансформаторные подстанции КТП

Комплектные трансформаторные подстанции КТП представляет собой утеплённое здание, предназначенное для приёма, преобразования и распределения электрической энергии трехфазного переменного тока промышленной частоты 50 и 60 Гц в сетях электроснабжения промышленных, нефтегазодобывающих предприятий и других объектах с глухозаземленной или изолированной нейтралью на стороне низкого напряжения.

Здания КТП изготавливаются по индивидуальным заказам, в которых оговариваются тип, количество и взаимное расположение устанавливаемого оборудования, наличие вспомогательных помещений, габаритные размеры здания и помещений, требования к собственным нуждам (отопление, вентиляция, освещение и т. д.), цветовое оформление и другие технические характеристики.

Наименование параметры	Значение параметра
Мощность силового трансформатора, кВА	25; 40; 63; 100; 160; 250; 400; 630; 1000; 1250; 1600; 2500; 3150; 4000
Номинальное напряжение на стороне ВН, кВ	6; 10
Наибольшее рабочее напряжение на стороне ВН, кВ	7,2; 12
Номинальное напряжение на стороне НН, кВ	0,4; 0,69
Частота переменного тока главных цепей, Гц	50±1,25; 60±1,25
Номинальное напряжение вспомогательных цепей, В	110; 220
Ток термической стойкости в течении 3 с на стороне ВН, кА	20
Ток термической стойкости в течении 1 с на стороне НН, кА	10; 25; 30; 65; 75; 89
Ток электродинамической стойкости на стороне ВН, кА	51
Ток электродинамической стойкости на стороне НН, кА	25; 50; 70; 130; 150; 178
Уровень изоляции по ГОСТ 1516.3: - с масляным трансформатором - с сухим трансформатором и с негорючим жидким диэлектриком	Нормальная изоляция Облегчённая изоляция
Сопротивление изоляции цепей ввода со стороны ВН, МОм, не менее	100

Комплектная трансформаторная подстанция КТП эксплуатируется на открытом воздухе и имеет следующие параметры стойкости к внешним воздействующим факторам окружающей среды:

температура окружающего воздуха от минус 60 до плюс 40 °С;
среднегодовое значение относительной влажности окружающего воздуха 80 % при плюс 25 °С;
верхнее значение относительной влажности окружающего воздуха 95 % при плюс 25 °С;
высота над уровнем моря не более 1000 м;
атмосферное давление в диапазоне 86,6-106,7 кПа;
стойкость БМ КТП в условиях гололёда при толщине льда до 20 мм и скорости ветра до 15 м/с (скоростном напоре ветра 146 Па), а при отсутствии гололёда – при скорости ветра до 36 м/с (скоростном напоре ветра до 800 Па);
сейсмостойкость конструкции зданий определяется проектным заданием (до 9 баллов по СНиП II-7-81), в общем случае – не сейсмостойкая.

TSTY, основанная в 2011 году, является национальным высокотехнологичным предприятием, занимающимся исследованиями и разработками, производством, продажами и обслуживанием. Компания в основном разрабатывает и производит масляные трансформаторы ТМГ, сухие трансформаторы ТСЛ, комплектная трансформаторная подстанции КТП, а также распределительные устройства высокого и низкого напряжения. Имея 109 патентов, продукция прошла сертификацию системы управления ISO9001, CCC, SGS, CE и так далее. Продукция экспортируется в Россию, Мексику, Сингапур, Вьетнам и другие более чем 40 стран и регионов.
