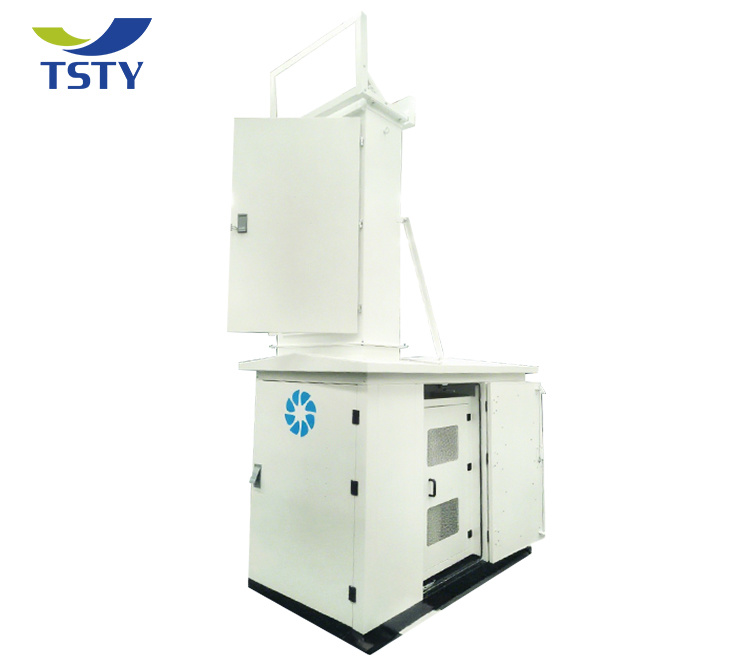

Трансформаторная подстанция КТП и КТПМ


    • 商品名称: Трансформаторная подстанция КТП и КТПМ
    • 商品编号: 003
    • Бренд: TSTY
    • ИСПОЛЬЗОВАНИЕ: TSTY может настраивать схемы проектирования в соответствии с фактическими потребностями клиентов. Количество и способ входящих и исходящих линий для высоковольтных кольцевых главных блоков и шкафов низкого напряжения могут быть настроены.

информация о продукте

Этот тип трансформаторной подстанции представляет собой комбинацию шкафа высокого и низкого напряжения и трансформатора. TSTY может настраивать схемы проектирования в соответствии с фактическими потребностями клиентов. Количество и способ входящих и исходящих линий для высоковольтных кольцевых главных блоков и шкафов низкого напряжения могут быть настроены. Этот тип трансформаторной подстанции обычно используется на открытом воздухе, с отличными характеристиками пыле- и водонепроницаемости. Наши трансформаторные подстанции экспортируются в более чем 30 стран, и мы имеем такие сертификаты, как CE, ISO, IEC и 3C. Все они успешно прошли стандартные проверки в разных странах за один раз. Мы предоставляем профессиональные схемы проектирования бесплатно, с высокой степенью автоматизации, бесплатным руководством по установке, а также круглосуточным онлайн-обслуживанием после продажи и короткими сроками доставки. TSTY, с широкими возможностями, предоставляет лучшие решения для ваших потребностей в электроэнергии!





  Преимущества КТП

Передовые технологии, безопасность и надежность

Внешняя оболочка, как правило, изготавливается из оцинкованного стального листа. Каркас изготовлен из стандартных материалов и технологий изготовления контейнеров. Он обладает хорошими антикоррозионными характеристиками и гарантирует отсутствие коррозии в течение 20 лет. и может обеспечить нормальную работу в суровых условиях от -40℃ до +40℃.

Высокая степень автоматизации

Система защиты использует интегрированное автоматическое устройство подстанции и устанавливается децентрализованным образом. удаленная настройка рабочих параметров, контроль влажности и температуры в коробке, чтобы соответствовать требованиям безнадзорности.

Заводская сборка

Все оборудование устанавливается и аттестуется на заводе одновременно. Вся подстанция занимает около 5-8 дней от установки до ввода в эксплуатацию. Значительно сокращается период строительства.

Гибкая комбинация

Благодаря компактной структуре смены коробки европейского типа каждая коробка представляет собой независимую систему, что делает комбинацию гибкой и изменяемой. Низкие инвестиции и быстрые результаты.

Комплектная трансформаторная подстанция наружной установки оборудования 35 кВ, монтаж короба оборудования 10 кВ по сравнению с интегрированной подстанцией того же масштаба (наружная компоновка оборудования 35 кВ, компоновка оборудования 10 кВ, помещение высоковольтного распределительного устройства и центральный диспетчерский пункт) сокращает инвестиции на 40% -50%.

Охватывает небольшое пространство

минимальная площадь главного трансформаторного щита и распределительного щита может составлять всего 100 м2. Его можно установить и запустить в производство, полностью используя центр улицы, площадь и угол завода, что соответствует национальной политике экономии земли.

Красивый внешний вид

Корпус щита использует технологию производства алюминиево-цинковых стальных пластин и контейнеров. Внешний вид красивый. Под предпосылкой обеспечения надежности электроснабжения, выбрав цвет корпуса подстанции коробчатого типа, он особенно подходит для городского строительства.





 Параметры таблицы КТП

Наименование параметры

Значение параметра

Мощность силового трансформатора, кВА

25; 40; 63; 100; 160; 250; 400; 630; 1000; 1250; 1600; 2500; 3150; 4000

Номинальное напряжение на стороне ВН, кВ

6; 10

Наибольшее рабочее напряжение на стороне ВН, кВ

7,2; 12

Номинальное напряжение на стороне НН, кВ

0,4; 0,69

Частота переменного тока главных цепей, Гц

50±1,25; 60±1,25

Номинальное напряжение вспомогательных цепей, В

110; 220

Ток термической стойкости в течении 3 с на стороне ВН, кА

20

Ток термической стойкости в течении 1 с на стороне НН, кА

10; 25; 30; 65; 75; 89

Ток электродинамической стойкости на стороне ВН, кА

51

Ток электродинамической стойкости на стороне НН, кА

25; 50; 70; 130; 150; 178

Уровень изоляции по ГОСТ 1516.3: - с масляным трансформатором - с сухим трансформатором и с негорючим жидким диэлектриком

Нормальная изоляция Облегчённая изоляция

Сопротивление изоляции цепей ввода со стороны ВН, МОм, не менее

100





 КТПМ

КТПМ (Комплектная трансформаторная подстанция мачтового типа) 6(10) кВ сельского типа предназначена для преобразования и распределения электроэнергии в сельской местности. Это компактное и надежное решение, идеально подходящее для электроснабжения небольших населенных пунктов, фермерских хозяйств и объектов сельскохозяйственного назначения.





Технические характеристики:

Номинальное напряжение:  Высокое напряжение (ВН): 6(10) кВ;

Низкое напряжение (НН): 0,4 кВ.

Мощность трансформатора: от 25 до 250 кВА.



Особенности конструкции:

Простота монтажа на мачту, минимальные затраты на установку; Устойчивость к неблагоприятным погодным условиям; Оснащение необходимыми устройствами защиты и автоматики. Возможность подключения к сетям ВН и НН.



Преимущества:

Экономичное решение для сельской местности; Высокая надежность и длительный срок службы; Минимальное обслуживание благодаря продуманной конструкции. Компактные размеры и легкость транспортировки.





  О TSTY

Компания TSTY, основанная в 1995 году, является национальным высокотехнологичным предприятием, занимающимся исследованиями и разработками, производством, продажами и обслуживанием. Компания в основном разрабатывает и производит масляные трансформаторы, сухие трансформаторы, ящичные подстанции и распределительные устройства высокого и низкого напряжения. Имея 128 патентов, продукция прошла сертификацию системы менеджмента ISO9001, CCC, SGS, CE и т. д. Продукция экспортируется в Россию, Мексику, Сингапур, Вьетнам и другие более чем 80 стран и регионов. Приветствуем ваш запрос!





  ПОСТАВКА

Все трансформаторных подстанций КТП прошла сертификацию CE, SGS, ГОСТ и другие стандарты и экспортируется в более чем 80 стран и регионов.
